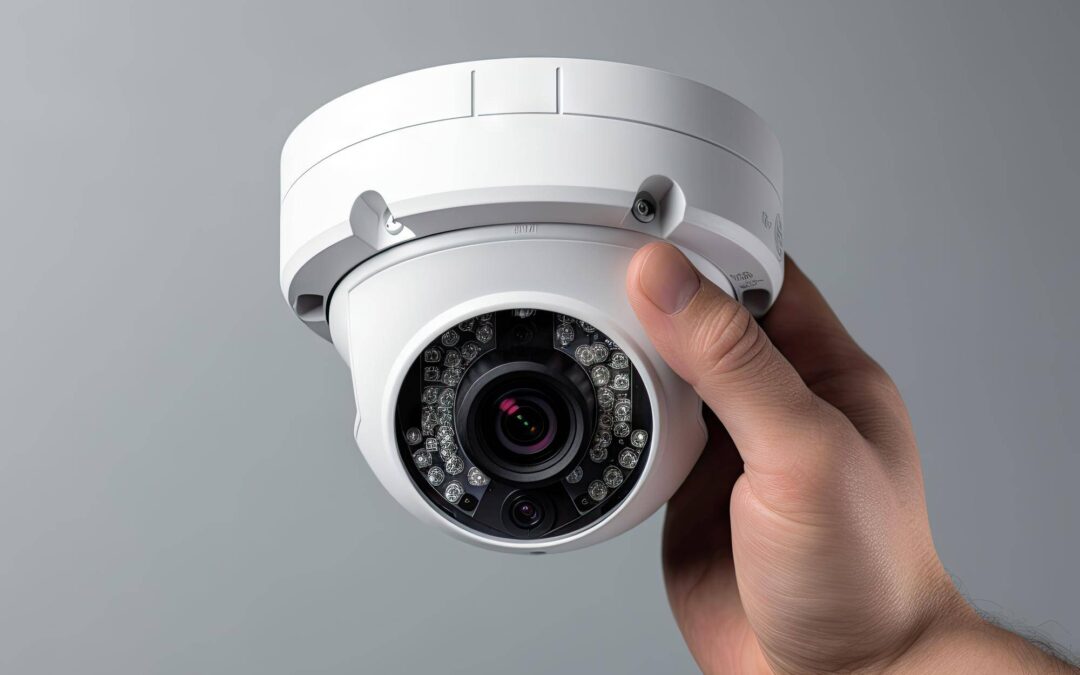

Jaki przewód do kamer monitoringu sprawdzi się w domu?

Najkrócej: w domu do kamer IP wybierz skrętkę Ethernet Cat5e lub Cat6 z żyłami z 100% miedzi i rozważ PoE, a do kamer analogowych stosuj kabel koncentryczny 75 Ohm typu RG59 z osobnym zasilaniem [1][2][3][4][5]. Na zewnątrz używaj przewodów w powłoce PE, często w wersji żelowanej, a trasy trzymaj w bezpiecznym dystansie od przewodów 230 V, z zachowaniem co najmniej 30 cm separacji [4][5][6]. Długość odcinków ma znaczenie i w instalacjach IP przyjmuje się praktyczny limit około 100 m dla skrętki i PoE w typowych warunkach domowych [4][5].

Jaki przewód wybrać do kamer IP w domu?

Do systemów IP standardem jest skrętka Ethernet Cat5e lub Cat6 w wykonaniu UTP lub FTP, ponieważ zapewnia transmisję danych i pozwala na zasilanie PoE jednym przewodem, co upraszcza instalację [2][3][5]. W praktyce domowej najczęściej wystarczy miedziana Cat5e UTP, a gdy chcesz mieć zapas wydajności i lepsze parametry elektryczne, dobrym kierunkiem jest Cat6 [4][5][2].

Cat5e oferuje do 1 Gb/s przy 100 MHz, a Cat6 do 10 Gb/s przy 250 MHz, co ma znaczenie, jeśli planujesz wielomegapikselowe kamery lub rozbudowę sieci [2]. Warto tak dobrać skrętkę, aby pasowała do rejestratora NVR i przełącznika PoE, które są kluczowymi elementami toru IP [3][5].

Długość odcinka na skrętce w IP najczęściej planuje się do ok. 100 m dla PoE i standardowej infrastruktury, a przy większych odległościach rozważa się urządzenia pośrednie, takie jak extendery lub dodatkowe punkty zasilania, co ogranicza spadki napięcia i stratę pakietów [4][5][7].

W domowych warunkach UTP zwykle jest wystarczające, natomiast przy dłuższych trasach lub w miejscach o wyższym poziomie zakłóceń elektromagnetycznych lepiej sprawdza się ekranowana FTP/STP [2][3][5].

Czym różni się okablowanie do kamer analogowych?

W systemach analogowych stosuje się kabel koncentryczny 75 Ohm typu RG59, który jest standardem w monitoringu CCTV, a sygnał wideo kończy się zwykle wtykiem BNC [1][3][5]. Wiele realizacji wykorzystuje koncentryk z oddzielnym przewodem zasilającym poprowadzonym równolegle do kamery, co ułatwia dopasowanie napięcia i obciążenia prądowego [3][4][8].

Tor analogowy współpracuje z rejestratorem DVR i wymaga zgodności zastosowanego przewodu z technologią kamery, ponieważ systemy analogowe i IP używają odmiennych metod transmisji i okablowania [3][1]. Przy modernizacji istniejących instalacji często pozostawia się sprawny koncentryk RG59 lub RG6 z odpowiednimi złączami BNC, co ogranicza zakres prac [5][4][3].

Długość i jakość koncentryka wpływa na tłumienie i poziom zakłóceń, dlatego przy dłuższych odcinkach szczególnie ważne jest zachowanie wysokiej jakości przewodu i staranne prowadzenie trasy [7][3][4].

Jak ocenić długość trasy i spadki jakości?

Im dłuższy przewód, tym większe tłumienie i podatność na zakłócenia, co przekłada się na degradowanie obrazu w analogu lub błędy transmisji w IP [7][3][4]. W sieciach IP przyjmuje się praktycznie około 100 m jako bezpieczny limit długości pojedynczego odcinka skrętki dla PoE w domu, a po jego przekroczeniu planuje się dodatkowe aktywne elementy [4][5].

Materiał żył ma krytyczne znaczenie. Przewody z 100% miedzi zapewniają niższą rezystancję, mniejsze spadki napięcia i stabilniejszy PoE niż tańsze kable CCA, co jest kluczowe przy długich odcinkach i zasilaniu kamer jednym kablem [4][5].

Dobór ekranowania skrętki zależy od środowiska. W typowym domu wystarcza UTP, lecz przy trasach blisko źródeł zakłóceń lub przy dłuższych odcinkach warto rozważyć FTP/STP [2][3][5]. Niezależnie od typu przewodu należy zachować odstęp od instalacji 230 V, gdzie poradniki branżowe wskazują minimum około 30 cm separacji [6].

Gdzie stosować przewody do użytku zewnętrznego?

Na zewnątrz wybieraj przewody w powłoce PE odpornej na promieniowanie UV i wilgoć, co zwiększa trwałość okablowania i bezpieczeństwo transmisji [4][5]. W praktyce często stosuje się wersje żelowane, które lepiej znoszą zawilgocenie i zmiany temperatur [4][5].

Dodatkowo warto prowadzić trasy w peszlach lub korytach o odpowiedniej wytrzymałości mechanicznej i z zachowaniem właściwych promieni gięcia oraz zapasu długości, co ułatwia prace serwisowe i chroni przewód [4][8].

Na czym polega dobór przewodu krok po kroku?

1. Ustal technologię systemu: IP na skrętce Ethernet czy analog na koncentryku 75 Ohm, ponieważ to determinuje typ przewodu oraz sposób zakończeń [1][7][3].
2. Zdecyduj o zasilaniu: PoE jednym kablem w IP lub zasilanie osobne prowadzone równolegle z torem sygnałowym, z uwzględnieniem obciążenia i długości odcinków [7][3][5].
3. Oceń środowisko: wewnątrz zwykle UTP, na zewnątrz przewody w powłoce PE, często żelowane, oraz ewentualnie FTP/STP przy ryzyku zakłóceń [3][4][5].
4. Sprawdź długości: planuj odcinki tak, aby w IP nie przekraczać w standardowej konfiguracji ok. 100 m na skrętce dla PoE i dobierz jakość przewodu pod kątem tłumienia [4][5][7].
5. Dopasuj do urządzeń: kamery i rejestrator NVR w IP wymagają Ethernetu, a kamery analogowe i DVR pracują na koncentryku, co trzeba uwzględnić przy złączach i torze transmisji [3][1].
6. Zaplanuj montaż: zostaw ok. 20 cm zapasu przewodu po obu stronach, co ułatwia podłączenia i serwis, oraz trzymaj dystans od przewodów 230 V [8][6].
7. Przemyśl rozwój: wybór Cat6 zapewnia większy zapas na przyszłość przy niewielkiej różnicy kosztów względem Cat5e w wielu instalacjach domowych [2][4][5].

Co z kompatybilnością rejestratora i kamer?

Rejestrator i kamera muszą być dopasowane do typu okablowania, ponieważ systemy IP korzystają z Ethernetu na skrętce i integrują się z NVR lub przełącznikiem PoE, a systemy analogowe pracują na koncentryku 75 Ohm z rejestratorem DVR [3][1]. Niespójność warstwy fizycznej skutkuje brakiem obrazu lub niestabilnością transmisji, dlatego dobór przewodu planuje się razem z doborem urządzeń i sposobem zasilania [3][8].

Ile pasma potrzebują domowe kamery i czy Cat5e wystarczy?

Parametry kategorii okablowania określają rezerwę na transmisję. Cat5e zapewnia do 1 Gb/s przy 100 MHz, a Cat6 do 10 Gb/s przy 250 MHz, co pozwala bezpiecznie obsługiwać strumienie wideo i funkcje sieciowe z zapasem na rozbudowę [2]. W praktyce domowej często wystarcza Cat5e UTP z miedzią, natomiast Cat6 daje większy margines na przyszłe wymagania jakościowe i przepustowościowe [4][5][2].

Jakie materiały przewodów wybrać i dlaczego 100% miedzi?

W branżowych poradach podkreśla się, że żyły z 100% miedzi są lepszym wyborem niż przewody CCA, ponieważ mają niższą rezystancję, stabilniejsze parametry przy PoE i mniejsze spadki napięcia na dłuższych trasach [4][5]. Taki wybór bezpośrednio przekłada się na jakość obrazu, niezawodność zasilania i mniejszą podatność na zakłócenia [4][5].

Jak bezpiecznie prowadzić i zakończyć okablowanie?

Trasy sygnałowe prowadź w separacji od przewodów 230 V, z zachowaniem co najmniej około 30 cm odstępu, aby ograniczyć indukowanie zakłóceń i przepięć [6]. W punktach podłączeń zostaw po ok. 20 cm zapasu przewodu, co ułatwia konfekcjonowanie złącz i serwis [8].

Na zewnątrz stosuj przewody w powłoce PE, najlepiej w wersji żelowanej, i prowadź je w osłonach o odpowiedniej odporności mechanicznej, co poprawia trwałość całej instalacji [4][5][8]. Dokładne dopasowanie typu przewodu do technologii kamery, sposobu zasilania i warunków trasy pozwala utrzymać stabilną jakość sygnału i ograniczyć awarie w eksploatacji [7][3][4].
