Najprościej podłączyć rejestrator do telewizora kablem HDMI. Włóż przewód do HDMI OUT w rejestratorze i do HDMI IN w telewizorze, włącz oba urządzenia, a następnie ustaw w TV źródło HDMI 1 lub właściwe wejście. Jeśli nie ma obrazu, ustaw w menu rejestratora wyjście wideo na 1080p przy 60 Hz. Poniżej znajdziesz pełną instrukcję wraz z opcjami dla starszych odbiorników i wskazówkami konfiguracji.
Czym jest rejestrator i jak współpracuje z telewizorem?
Rejestrator DVR lub NVR zapisuje materiał z kamer i udostępnia go do podglądu na ekranie telewizora. W domowych instalacjach wyświetlanie odbywa się przez jedno wyjście wideo z rejestratora do jednego wejścia w TV. To rozwiązanie jest wystarczające do codziennego podglądu bez potrzeby stosowania rozbudowanych dystrybutorów obrazu.
Jakie złącza sprawdzić przed podłączeniem?

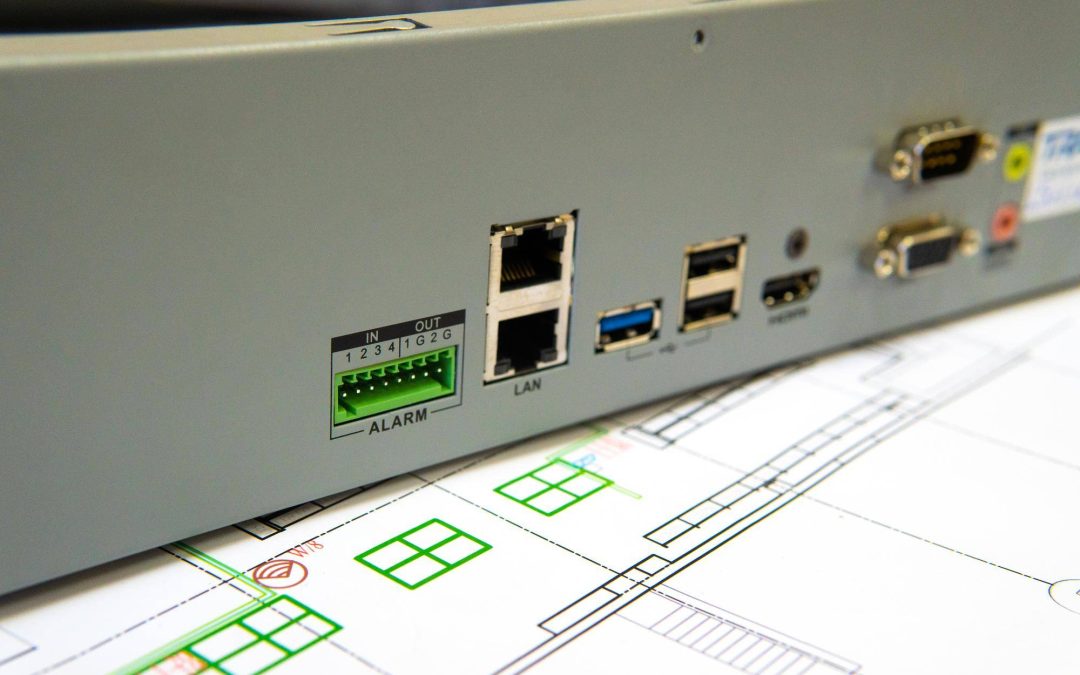

Na obudowie rejestratora sprawdź wyjścia wideo i audio oraz oznaczenia portów. Najczęściej wykorzystywane są HDMI i analogowe AV. W niektórych modelach spotyka się też VGA. W starszych odbiornikach TV obecne są złącza RCA composite oraz SCART, do których stosuje się odpowiednie przejściówki lub konwertery.
W telewizorze zidentyfikuj dostępne wejścia. W nowoczesnych modelach są to głównie porty HDMI, natomiast w starszych wejścia AV opisane jako video audio lub gniazda SCART. Dopasowanie wyjścia rejestratora do wejścia telewizora jest kluczowe dla uzyskania obrazu i dźwięku.
Jak podłączyć rejestrator do telewizora przez HDMI?
Połącz HDMI OUT w rejestratorze z HDMI IN w telewizorze przewodem HDMI. Uruchom oba urządzenia i wybierz w TV odpowiednie źródło sygnału w menu Input lub Source, na przykład HDMI 1. HDMI przesyła cyfrowo obraz i dźwięk jednym kablem, co upraszcza instalację i zapewnia wysoką jakość.
Po wyświetleniu interfejsu, gdy obraz jest zniekształcony lub nie pojawia się, wejdź do ustawień wideo w rejestratorze i dopasuj rozdzielczość oraz odświeżanie do możliwości telewizora. Bezpiecznym ustawieniem w większości przypadków jest 1080p przy 60 Hz. Dla zgodnych odbiorników 4K stosuje się 4K przy 30 Hz.
Jak podłączyć rejestrator do starszego telewizora?
Jeśli telewizor nie ma HDMI, użyj analogowego połączenia AV. Podłącz żółty przewód RCA do gniazda wideo, a czerwony i biały do gniazd audio. W telewizorze ustaw wejście AV. Przy braku zgodnych portów wykorzystaj konwerter, na przykład RCA do HDMI lub BNC do HDMI, zależnie od wyjść rejestratora i wejść telewizora. W przypadku telewizorów ze złączem SCART zastosuj odpowiedni adapter zgodny ze standardem composite.
Jak dobrać i ustawić rozdzielczość wyjścia?
W rejestratorze wybierz rozdzielczość zgodną z możliwościami telewizora. Dla większości ekranów bezpieczne jest 1080p przy 60 Hz. Dla telewizorów 4K zaleca się 4K przy 30 Hz, jeśli tryb 4K 60 Hz nie jest obsługiwany przez urządzenia lub przewód. Po zmianie ustawień potwierdź obraz i dźwięk. Gdy ekran jest czarny, wróć do niższej rozdzielczości i ponownie sprawdź źródło w TV.
Jakie kable i konwertery wybrać i jaką długość przewodu dobrać?
Do 1080p wystarcza HDMI 1.4, natomiast dla sygnału 4K wymagane jest HDMI 2.0 lub nowsze. W prostych instalacjach długość przewodu HDMI powinna być mniejsza niż 25 stóp. Przy większej odległości zastosuj aktywny przedłużacz lub rozwiązanie HDMI over Cat6. Przy połączeniach analogowych użyj trzech przewodów RCA, gdzie żółty przenosi wideo, a czerwony i biały kanały audio.
Gdy standardy złącz się nie zgadzają, dobierz konwerter sygnału kompatybilny z wyjściem rejestratora i wejściem telewizora. Popularne są konwertery RCA do HDMI oraz BNC do HDMI. W starszych telewizorach z gniazdem SCART stosuje się adaptery composite SCART.
Jak wybrać właściwe źródło sygnału w telewizorze?
Po podłączeniu kabla włącz telewizor, otwórz menu wyboru wejść i wskaż aktywne gniazdo. Dla połączenia cyfrowego wybierz HDMI z poprawnym numerem portu. Dla połączeń analogowych wybierz AV lub Composite. Jeśli wybrane zostanie błędne źródło, obraz z rejestratora nie pojawi się na ekranie.
Jak wygląda pełna procedura krok po kroku?
- Zidentyfikuj dostępne złącza w rejestratorze i telewizorze.
- Dobierz kabel lub konwerter zgodny z oboma urządzeniami.
- Podłącz przewód między HDMI OUT a HDMI IN lub użyj AV RCA albo adaptera SCART zgodnie z posiadanymi portami.
- Włącz rejestrator i telewizor.
- W TV ustaw właściwe wejście w menu Input lub Source, na przykład HDMI 1 lub AV.
- W rejestratorze dopasuj rozdzielczość wyjścia do możliwości TV, na przykład 1080p 60 Hz lub 4K 30 Hz dla zgodnych modeli.
- Sprawdź stabilność obrazu i dźwięku i w razie potrzeby skoryguj ustawienia.
Dlaczego nie ma obrazu i jak to naprawić?
Brak obrazu zwykle wynika z niewłaściwego źródła w telewizorze lub z ustawienia rozdzielczości nieobsługiwanej przez ekran. Upewnij się, że wybrano poprawne wejście w TV i zmień parametry wyjścia wideo rejestratora na zgodne z telewizorem. Sprawdź, czy przewód jest wpięty do HDMI OUT w rejestratorze i do HDMI IN w telewizorze. W połączeniach analogowych upewnij się, że żółty przewód RCA jest w gnieździe wideo, a czerwony i biały w gniazdach audio.
Czy jedno wyjście w rejestratorze wystarczy w domu?
W typowej instalacji domowej w zupełności wystarczy jedno wyjście HDMI z rejestratora do jednego telewizora. Dodatkowe wyjścia i rozdzielanie sygnału to rozwiązania stosowane głównie w instalacjach profesjonalnych, gdzie wymagany jest podgląd na wielu ekranach jednocześnie.
Podsumowanie i szybka checklista
- Najprościej podłączyć przez HDMI, ponieważ przesyła obraz i dźwięk jednym kablem i zapewnia najwyższą jakość.
- HDMI OUT w rejestratorze łącz z HDMI IN w telewizorze.
- W starszych telewizorach użyj AV composite lub SCART oraz odpowiednich adapterów i konwerterów.
- Po uruchomieniu ustaw w TV poprawne wejście Input lub Source, na przykład HDMI 1 lub AV.
- W rejestratorze ustaw rozdzielczość zgodną z telewizorem. Bezpieczne 1080p 60 Hz. Dla 4K ustaw 4K 30 Hz, jeśli to zgodne.
- Do 1080p wystarcza HDMI 1.4. Dla 4K użyj HDMI 2.0 lub nowszego.
- Trzymaj długość przewodu HDMI poniżej 25 stóp, a dłuższe odcinki realizuj aktywnym przedłużaniem lub HDMI over Cat6.
- W analogowym połączeniu RCA użyj trzech przewodów. Żółty wideo, czerwony i biały audio.
